ねじ穴修正・再生加工｜純チタン2種の形彫放電加工による角穴加工・補修

PRODUCTS

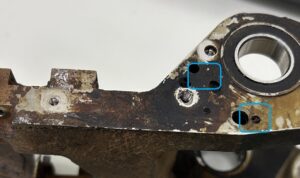

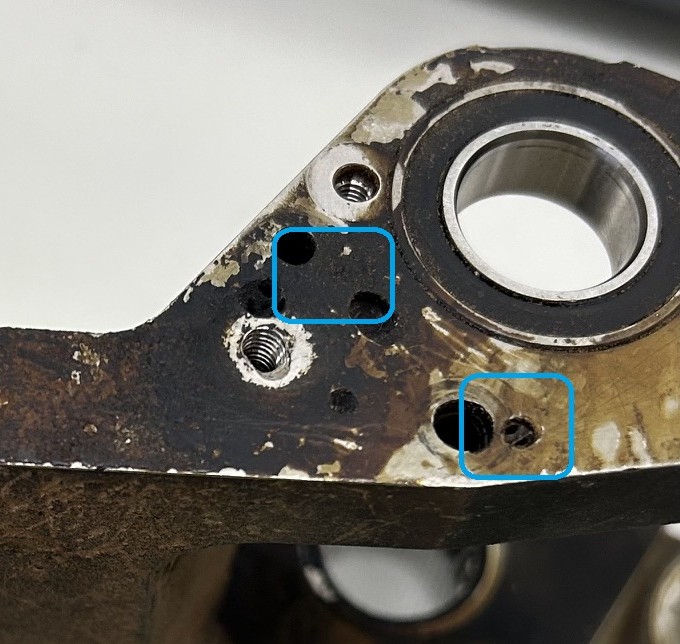

純チタン2種の機械部品において、ねじ山が損傷したねじ穴を修理した加工事例です。

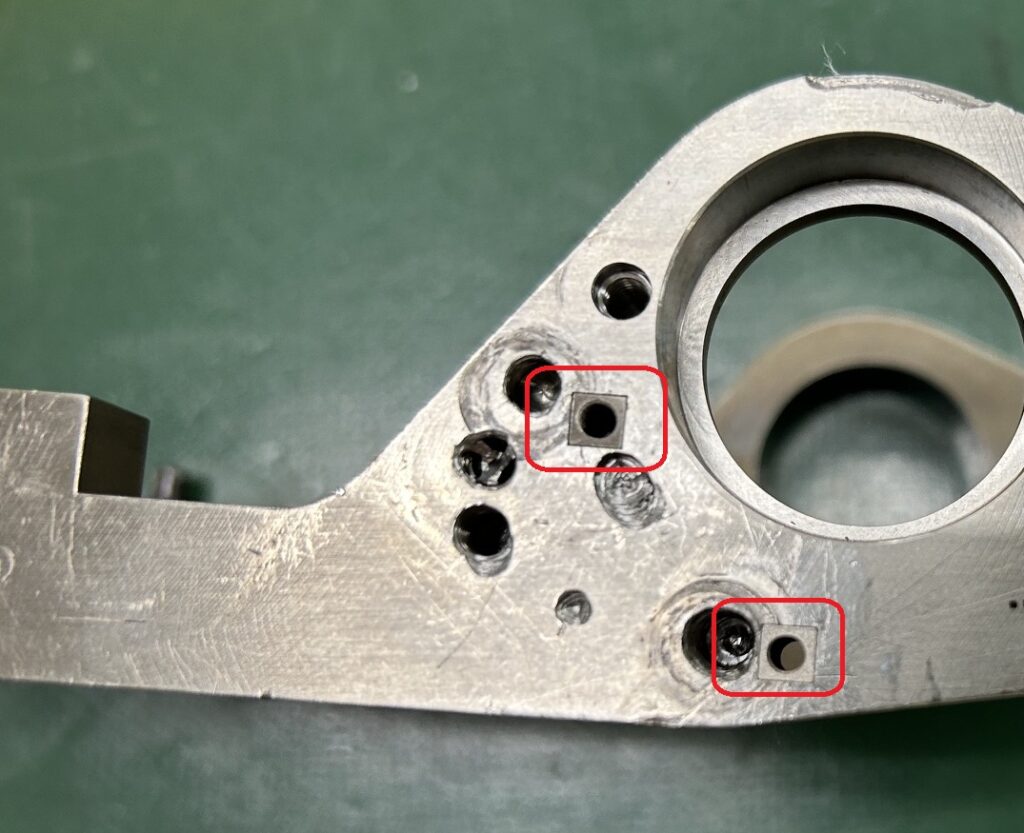

本製品では、損傷したねじ穴部分を形彫放電加工によって角穴形状に加工し、補修用ブロックを埋め込んだ後、タップ加工によってねじ穴を再生しました。

部品全体を再製作することなく、損傷箇所を部分的に補修することで、既存部品の再利用を可能にしています。

今回の修理では、ねじの締め付け時に補修部材が回転しないよう、形彫放電加工によって角穴を加工し、その形状に合わせて製作したブロックを埋め込みました。

形彫放電加工は、電極形状を利用して金属を除去する加工方法で、純チタン2種のような難削材に対しても加工が可能です。

ねじ穴の修理方法には、ヘリサートやエンザートなどのねじインサートを使用する方法もあります。

タカタ精密工業では、ねじ山の損傷状態や部品の材質、周辺形状、残り肉厚などを確認し、修理方法を検討しています。

今回のように、形彫放電加工で角穴を形成し、補修用ブロックを埋め込んでねじ穴を再生する方法にも対応しています。

タカタ精密工業では、形彫放電加工をはじめ、切削加工・研削加工・ワイヤーカット加工などを組み合わせ、既存部品の修正加工や再生加工に対応しています。

損傷したねじ穴の修理、折損タップの除去、焼入れ後の追加工など、通常の切削加工では対応が難しい案件についてもご相談ください。
